ASCENSORES Y PLATAFORMAS CTE

A veces nos preguntan … ¿de que medida se debe diseñar un ascensor para que sea accesible?

Bueno, la respuesta – como dirían en LaMancha – depende. Tenemos tres posibles casos.

  1. Obras en edificios con licencia anterior al CTE y cuando no es posible instalar ascensores y la alternativa es una plataforma elevadora. Se aplica CTE-DB-SUA2
  2. Obras en edificios con licencia anterior al CTE y para modificaciones de ascensores existentes. Se aplica CTE-DB-SUA2
  3. Obra nueva solo se admite la instalación de ascensores. Se aplica CTE-DB-SUA.

¿y si la obra es en un edificio anterior al CTE pero no es una adaptación de cabina?. Bueno, aquí cabe la interpretación y podríamos tener dos casos diferentes que deberás justificar.

  • Es una obra de adaptación a la accesibilidad y no tengo mas espacio que lo que hay. Aplicaría el CASO2 anterior (SUA-2)
  • Es una obra de una gran reforma y vamos a instalar un ascensor donde no había. A no ser que tengas problemas estructurales o de dominio de la propiedad, te va a ser difícil justificar que haciendo una gran reforma en un local donde modificas distribuciones no te cabrá una cabina normalizada. Aplicar el CASO3 (CTE-SUA), si eres capaz de justificarlo, CASO1, (SUA2)

Veamos ahora que posibilidades tenemos.

Medidas de las cabinas.

PLATAFORMAS – SOLO EDIFICIO EXISTENTECasoMedida
PLATAFORMA SUA2 –
Puertas a 180 o 1 puerta
250 kg
Para Silla “A”
SIN acompañante
80×125
PLATAFORMA SUA2
Puertas a 180 o 1 puerta
350 kg –
Para Silla “A”y”B”
CON acompañante
90×140

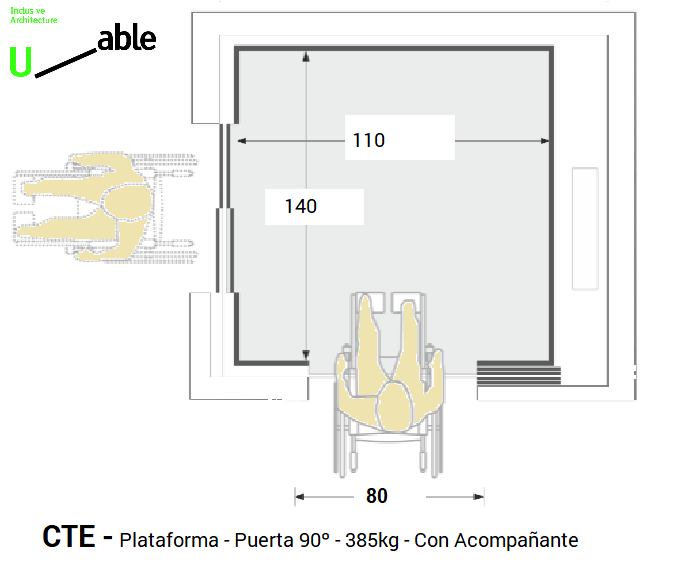

PLATAFORMA SUA2
Puertas a 90º
385 KG –
Para Silla “A”y”B”
CON acompañante
110×140
PLATAFORMA SUA2
Puertas a 90º
385 KG –
Para Silla “A”y”B”
CON acompañante
125×125
ASCENSORESCASOMEDIDA
CTE
Puertas 180  o 1 puerta
SUPERFICIE Local <1.000 m²
100×125

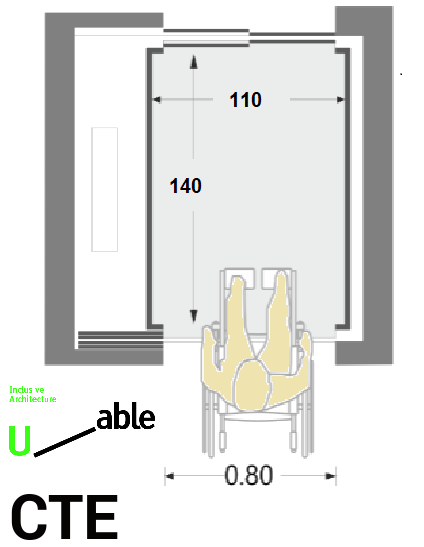

CTE
Puerta 180 o 1 puerta
SUPERFICIE Local >1.000 m² o con Vivienda Accesible
110×140

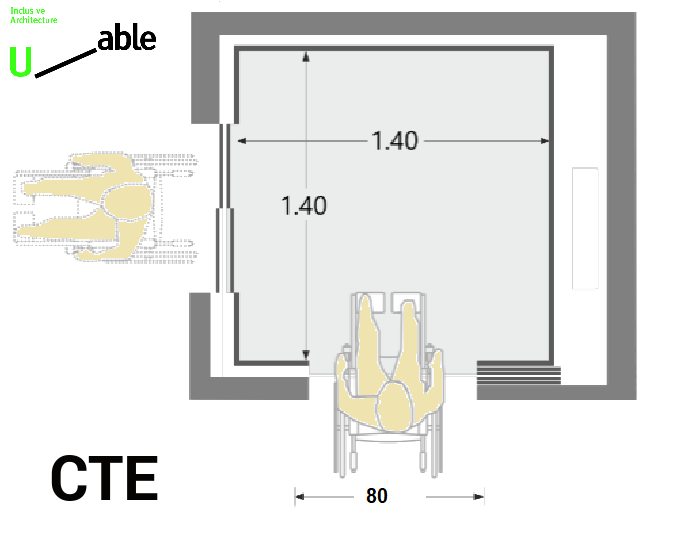

CTE
Puertas 90
En cualquier caso
140×140
SUA2 – Reforma de cabina Puerta 180 o 1 puerta90×120

SUA2 – Reforma de cabina Puertas 90120×140 125×125 alternativa
